一、产品概述

        局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化，这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

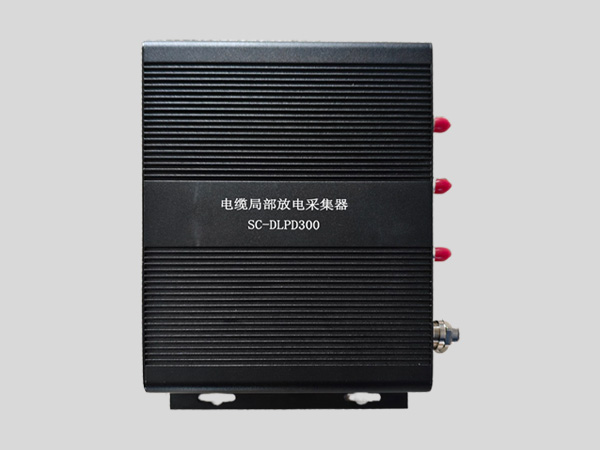

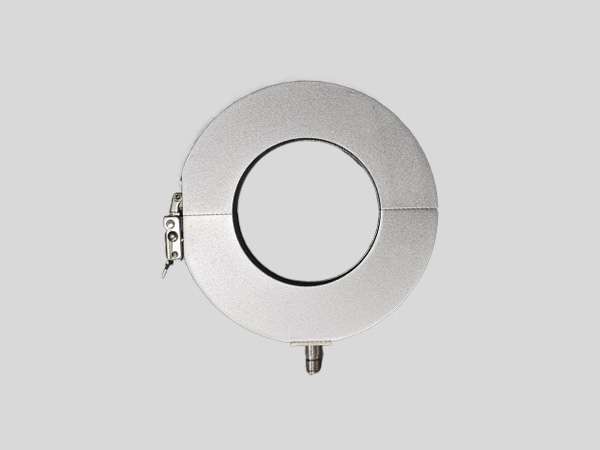

        高压电缆局放监测系统包括HFCT局放传感器、工频相位同步传感器、局放监测主机、监控后台组成；HFCT局放传感器卡在变压器或者电力电缆接地线上，当产生局部放电时，此HFCT传感器就会感应到流经接地线上的高频脉冲电流信号，传感器通过射频同轴线缆将感应到的电流信号传输到局放监测终端上，局放监测终端通过滤波、放大、算法分析得到最终局放信息，通过RS485的标准Modbus协议将局放信息数据通过光纤或者GPRS传输到监控平台；工频相位同步传感器一般卡在电力电缆本体上，采集电网的一次电流信号，此电流信号通过线缆传输到监测终端，监测终端通过比较电路获取一次电压的相位信息，用于局放数据分析。

二、主要参数
