一、产品概述

        目前国内外 10kV 以上的电缆主要采用带有金属护层的单芯电缆，当电缆护层绝缘发生损伤时，将使金属护套多点接地，从而产生护层循环电流，增加护套的损耗，影响电缆的载流能力，严重时甚至使电缆严重发热而烧毁。同时，保证高压电缆线路金属层护套直接接地点的接地良好也十分重要，如果接地点由于各种原因不能有效接地，那么电缆金属护套的电位就会急剧升到几千伏甚至上万伏，很容易把电缆外护套击穿并在击穿点持续放电，造成电缆外护套温度升高甚至着火燃烧。

        电缆护层环流在线监测系统采用了环流法原理，即：单芯电缆金属护套在正常情况下（即一点接地），金属护套上环流极小，主要是容性电流，而一旦金属护套出现多点接地与大地形成回路后，环流显著增加，严重时可达主电流的 90%以上。实时监测金属护套环流及其变化量，即可实现单芯电缆金属护套多点接地故障的在线监测，从而及时准确的发现接地故障，从根本上避免电缆事故的发生，保证电缆安全、可靠的运行。

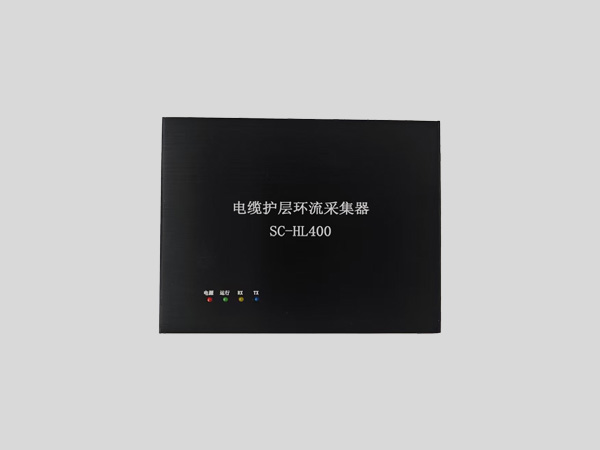

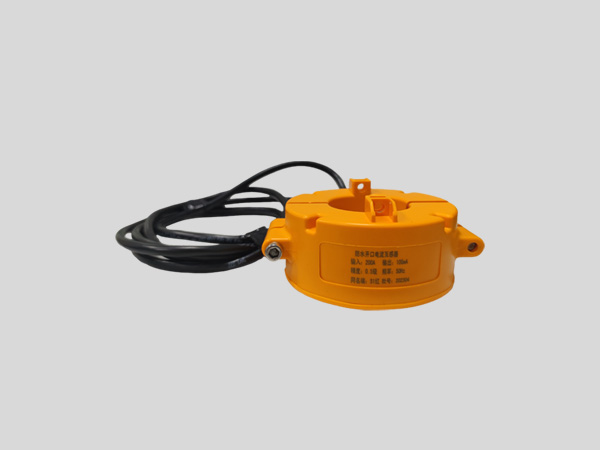

        高压电缆护层环流监测系统是由护层环流监测装置和电流传感器组成，完成高压电缆接地环流检测，通过 RS485 通信模块将数据传送给本地监测屏柜。监测终端采用先进的测量电路、性能稳定可靠的传感器，实现对监测信号的准确测量和数据可靠传输。

二、主要参数
