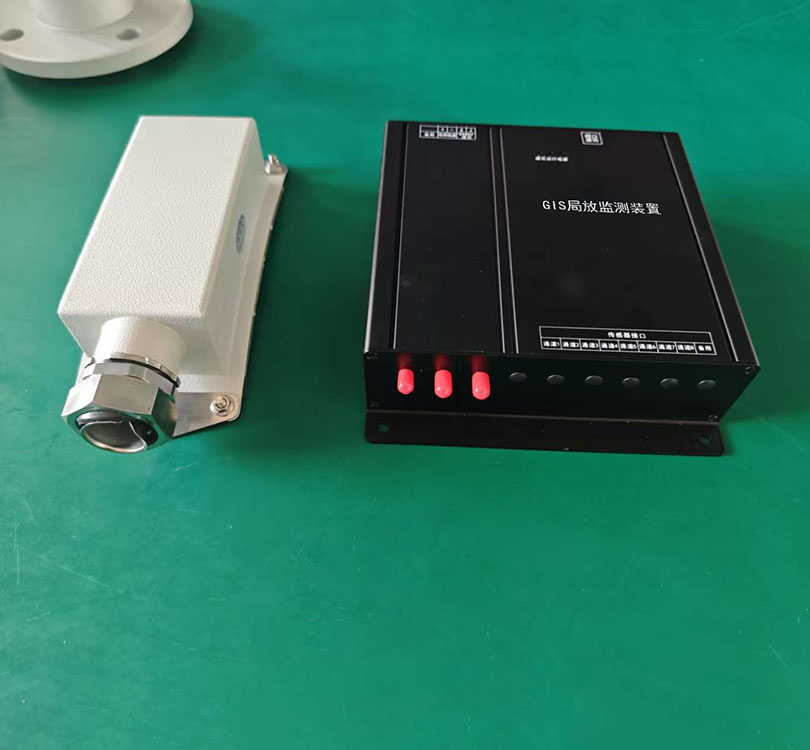

GIS局部放电在线监测装置

一、产品简介

        GIS局部放电在线监测系统通过在GIS盆式绝缘子处安装特高频传感器，耦合设备筒体内部的局部放电信号，并经由同轴电缆将信号传送至局部放电采集装置。系统采用硬件滤波、周期性干扰剔除、脉冲归类及综合对比分析等算法，显著提升了局部放电检测的灵敏度和可靠性。该系统集监测与报警功能于一体，可实现GIS设备局部放电的持续在线监测。

二、产品特点

        ◆设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。

        ◆安装方便稳固，不易脱落。

        ◆监测精度高，可以准确监测放电类型。

三、主要技术指标

GIS局放采集器               通道路数：1~8路，可定制；

                                       工作电源：AC220V或DC12-24V；

                                       平均功耗：≤5W；

                                       检测频段：300～1500MHz；

                                       安装方式：壁挂式、机架式，可选；

                                       输出结果：放电大小、放电相位、放电类型、放电次数等；

                                       通讯方式：RS485、网口；

特高频局放传感器          监测频段：300～3000MHz；

                                       等效高度：≥15mm；

                                       阻抗匹配：50Ω；

                                       安装位置：GIS绝缘盆子法兰浇注口；
