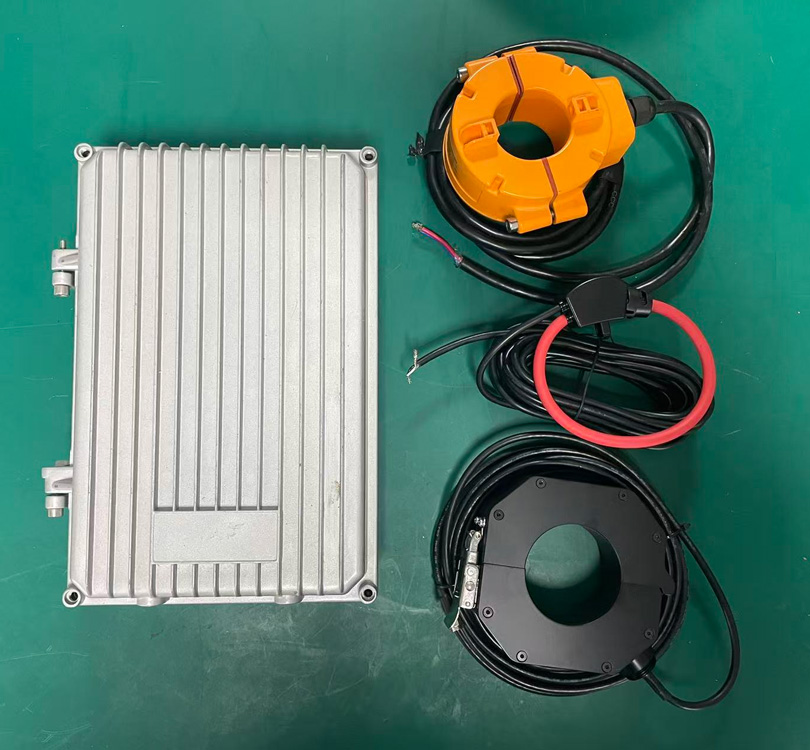

电缆环流及局放监测装置

一、产品简介

        高压电缆护层环流及局放在线监测系统采用先进传感器技术、计算机技术和无线GPRS通讯技术、光纤通讯技术，能够实时采集电缆护层接地电流、局放脉冲信号，判断电缆护层是否存在多点接地，电缆本体、附件是否存在局部放电信号，并能根据局放量大小判别出电缆是否存在劣化趋势、绘制局放PRPD二维图谱、PRPS三维图谱。

二、产品特点

        ◆实时高速采样储存电缆局放脉冲信号；

        ◆实时采集电缆护层接地电流；

        ◆通过光缆、无线4G通讯将采样数据传输给服务器；

        ◆支持实时报警、历史记录、数据报表功能；

        ◆支持PRPD、PRPS局放图谱生成及导出功能；

        ◆开放通讯协议，二次数据开发简便。

三、主要技术指标

环流局放采集器        通道数：8路（4路环流，3路高频，1路工频）；

环流传感器               范围：AC 0-200A 50Hz，可定制；

                                  精度：0.5级；

                                  结构：开合式；

局放传感器               原理：HFCT高频脉冲电流信号

                                 范围：5~10000pC；

                                 频率：100kHz~100MHz；

                                 结构：开合式；

工作电源                   AC220V或DC12-24V，太阳能供电、CT感应取电；

平均功耗                   小于10W；

通讯方式                   RS485、网口、光纤、4G、Lora等；

工作环境                   温度：-20~+85℃； 湿度：0~95%RH；

防护性能                   不低于IP65（最高可达IP68）；

更多产品详情或定制需求，欢迎联系客服~
